La gaine thermo rétractable est disponible dans une large gamme de types et de tailles, et est utilisée pour une large gamme d'applications. Lisez ici pour quelles applications la gaine thermo-rétractable est utilisée, quels sont les types de gaine et quand elle est utilisée, dans cet aperçu complet !

Types de produits thermo-rétractables

La gaine thermo rétractable est un produit thermo rétractable. Les produits thermo rétractables sont des produits qui, comme leur nom l'indique, se rétractent lorsqu'ils sont exposés à la chaleur. Ces produits sont fabriqués en étirant des plastiques tels que la polyoléfine au cours du processus de production. En chauffant le produit étiré, il se rétracte pour retrouver sa taille initiale. En principe, on distingue trois types de produits thermo rétractables :

- Gaines thermo rétractables
- Protections d'épissures de fibres optiques thermo rétractables
- Pièces moulées thermo rétractables

Gaine thermo rétractable

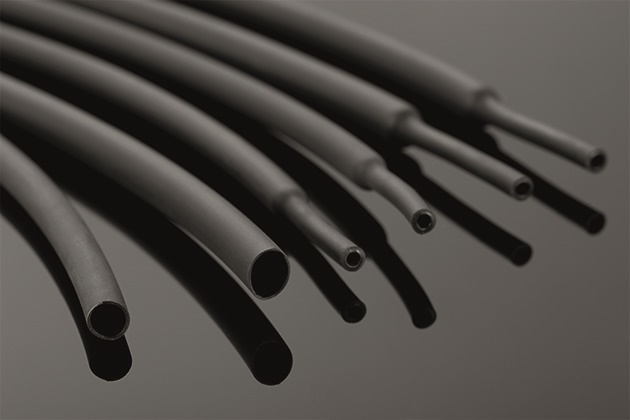

La gaine thermo rétractable est probablement le type de produit thermo rétractable le plus connu. La gaine thermo rétractable est un tube, souvent en polyoléfine, qui se rétracte lorsqu'il est chauffé.

Consultez notre assortiment ici.

Protecteurs d'épissures de fibres optiques thermo rétractables

Également appelés connecteurs thermorétractables. Ce produit se rétracte lorsqu'il est chauffé et est utilisé pour réparer les câbles à fibres optiques cassés et pour créer de nouvelles connexions, d'un câble à fibres optiques à un autre.

Les protections d'épissures de fibres optiques thermorétractables se composent de trois parties : une tige en acier, pour stabiliser et protéger la connexion, un tube intérieur qui se rétracte lorsqu'il est chauffé pour réaliser la connexion, et un tube extérieur, qui se rétracte autour de la tige en acier et du tube intérieur, pour maintenir la tige en acier et le tube intérieur étroitement liés.

Consultez notre assortiment ici.

Pièces moulées thermo rétractables

Les pièces moulées thermo rétractables ont une forme, différente selon le type, qui est utilisée pour des applications spécifiques, comme la séparation de câbles qui sortent d'un boîtier, ou pour fermer des câbles ouverts.

Consultez notre assortiment ici.

La gaine thermo rétractable est, de tous les produits thermo rétractables, celui qui est le plus utilisé. C'est pourquoi, dans ce blog, nous allons nous intéresser plus particulièrement à la gaine thermo rétractable, aux types disponibles, aux différentes applications et aux propriétés de la gaine thermo rétractable.

Pour quelles applications la gaine thermo rétractable est-elle utilisée ?

La gaine thermo rétractable est utilisée pour un certain nombre d'applications différentes, à savoir :

• La protection des câbles
• La réparation des câbles
• Identification des câbles

L'application la plus courante est la protection des câbles. En rétractant la gaine thermo rétractable sur un câble, une couche supplémentaire de protection est créée autour du câble. La gaine thermo rétractable offre cinq types de protection :

• Protection mécanique : protection du câble contre l'usure, les bosses et les ruptures.
• Protection électrique : isolation du câble.
• Protection thermique : certains types de gaines thermo rétractables sont auto-extinguibles ou ignifuges, ce qui rend le câble plus résistant aux dommages dus au feu.
• Protection chimique : certains types de gaines thermo rétractables sont résistants aux acides, aux sels, aux chlorures et autres substances chimiques, et peuvent protéger les câbles contre ces substances.
• Protection de l'environnement : la gaine thermo rétractable peut protéger contre les rayons UV, la corrosion et offre parfois une étanchéité à l'eau, en particulier les types avec adhésif.

Une autre application courante est la réparation des câbles. Lorsqu'un câble est endommagé, l'utilisation d'une gaine thermo rétractable est un moyen facile de le réparer, à condition que les fils du câble soient encore intacts.

Enfin, la gaine thermo rétractable est parfois utilisée pour marquer les câbles ou les identifier. En utilisant une couleur spécifique/évidente, les câbles peuvent être facilement marqués. En outre, la gaine thermo rétractable est également disponible en version transparente, ce qui permet de lire une étiquette sur un câble après l'utilisation de la gaine thermo rétractable sur le câble. Enfin, un certain nombre de types de gaines thermo rétractables sont imprimables. La gaine thermo rétractable est imprimée, puis elle est rétractée sur un câble. L'impression se rétracte en même temps que la gaine, et reste lisible.

Les différents types de gaines thermo rétractables

Les gaines thermo rétractables peuvent être divisées en différents types de plusieurs façons. On peut distinguer différents types en fonction de l'épaisseur de la paroi (paroi mince, paroi moyenne et paroi épaisse) et en fonction du matériau dont est faite la gaine thermo rétractable (fluoroélastomère réticulé, polyoléfine réticulée, polyoléfine réticulée à revêtement adhésif coextrudé, polyoléfine réticulée à revêtement adhésif, PVDF réticulé, polyoléfine modifiée, tétrafluoroéthylène modifié).

Vous trouverez ci-dessous de plus amples informations sur les différentes épaisseurs de paroi et sur les types de matériaux qui composent les gaines thermo rétractables.

Différents types de gaines thermo rétractables - épaisseur des parois

La gaine thermo rétractable est disponible en trois épaisseurs de paroi : paroi mince, paroi moyenne et paroi épaisse.

• Les gaines thermo rétractables à paroi mince ont une épaisseur de paroi allant de 0,4 à 0,82 millimètre et sont souvent utilisées dans l'industrie électrotechnique pour des applications basse tension. La paroi mince de la gaine thermo rétractable à paroi mince rend le tube plus flexible que la gaine thermo rétractable à paroi moyenne ou lourde. Cependant, la gaine thermo rétractable à paroi mince offre moins de protection contre les coupures et autres types de dommages mécaniques.
• Les gaines thermo rétractables à paroi moyenne ont une épaisseur de paroi allant de 1,6 à 3 millimètres, selon la variante choisie.
• Les gaines thermo rétractables à paroi épaisse ont une épaisseur de paroi après rétraction allant de 3,2 à 4,7 millimètres.

Différents types de gaines thermo rétractables - qualité du matériau

Le matériau dans lequel la gaine thermo rétractable est fabriquée dépend des propriétés souhaitées pour la gaine thermo rétractable. Certains types de matériaux sont sans halogène, d'autres sont auto-extinguibles. Vous trouverez ci-dessous de plus amples informations sur les types de matériaux spécifiques dont sont faites nos gaines thermo rétractables.

Polyoléfine réticulée

Le type de matériau le plus couramment utilisé pour les gaines thermo rétractables est la "polyoléfine réticulée". Entre autres, le H-2(Z), le type de gaine thermo rétractable le plus populaire, est fabriqué en polyoléfine réticulée. Ce matériau est résistant aux UV, mais n'est pas sans halogène. En outre, ce type de matériau est auto-extinguible.

Polyoléfine réticulée co-extrudée et doublée d'adhésif

Deux types de matériaux sont très similaires : la polyoléfine réticulée à revêtement adhésif et la polyoléfine réticulée à revêtement adhésif co-extrudée. Ces types de matériaux ne diffèrent de la polyoléfine réticulée que par le revêtement adhésif qu'ils comportent. Ces deux types de matériaux spécifiques à revêtement adhésif diffèrent l'un de l'autre par la manière dont le revêtement adhésif est produit. Avec la polyoléfine réticulée co-extrudée à revêtement adhésif, le revêtement adhésif est fondu sur la gaine thermo rétractable. Ce n'est pas le cas de la polyoléfine réticulée à revêtement adhésif.

Polyoléfine modifiée

La polyoléfine modifiée est un plastique utilisé pour les gaines d'isolation de barres conductrices à paroi moyenne, en raison de l'excellente résistance au courant de fuite et des propriétés électriques de ce type de matériau. Nos gaines thermo rétractables en polyoléfine modifiée ont une couleur rouge et sont à la fois résistantes aux UV et sans halogène.

Fluoroélastomère réticulé

Le fluoroélastomère, également appelé Viton®, offre une résistance supérieure à la coupure, aux chocs et à l'usure. Ce matériau est donc parfait pour les applications nécessitant une résistance élevée aux carburants, lubrifiants, acides, solvants et liquides corrosifs. Résistant aux UV en raison de sa couleur noire, non exempt d'halogène.

PVDF réticulé

Le PVDF réticulé est un plastique produit par le Kynar®. Le PVDF Kynar® a une durée de vie plus longue que les types de matériaux cités ci-dessus et offre une excellente résistance aux solvants et produits chimiques les plus agressifs, une grande résistance mécanique et une grande résistance à l'usure. En outre, le PVDF Kynar® est résistant au feu, aux UV et aux radiations nucléaires et peut résister à des températures élevées : jusqu'à une température de fonctionnement continu de 150 °C.

Polytétrafluoroéthylène modifié

Le polytétrafluoroéthylène (PTFE) modifié, également appelé Teflon®, est bien connu pour le revêtement antiadhésif des poêles à frire. Comme les gaines thermo rétractables en PTFE offrent une bonne stabilité à haute température, résistent aux produits chimiques et sont ignifuges, elles sont souvent utilisées dans l'industrie automobile, militaire et aérospatiale.

Propriétés des gaines thermo rétractables - taux de rétraction

Les différents types de gaines thermo rétractables ont des taux de rétraction différents. Le taux de rétraction indique dans quelle proportion le diamètre de la gaine se rétracte lorsqu'elle est chauffée. Un tube avec un rapport de rétraction de 2:1, 2 pour 1, et un diamètre intérieur (avant rétraction) de 1,2 millimètre, aura un diamètre intérieur de 0,6 millimètre après rétraction.

Le rapport de rétraction peut aller de 1,5:1 à 6:1, selon le type de gaine thermo rétractable. Nous avons dans notre assortiment des types de gaines thermo rétractables avec les taux de rétraction suivants :

• 1,5:1
• 2:1
• 2,5:1
• 3:1
• 4:1
• 6:1

Propriétés des gaines thermo rétractables - forme, diamètre intérieur et type d'emballage

Un certain nombre de propriétés sont universelles pour tous les types de gaines thermo rétractables, quel que soit le matériau dont elles sont faites, l'épaisseur de la paroi ou l'usage auquel elles sont destinées. Découvrez ces propriétés ci-dessous.

Forme

La gaine thermo rétractable est disponible en deux formes : plate et ronde. La forme n'a aucune influence sur les performances ou le fonctionnement de la gaine thermo rétractable. Les gaines thermo rétractables d'un diamètre inférieur ou égal à 6,4 millimètres sont toujours rondes, pour faciliter leur utilisation. Les gaines thermo rétractables d'un diamètre compris entre 6,4 et 16 millimètres sont disponibles en version plate ou ronde. Les gaines thermo rétractables d'un diamètre égal ou supérieur à 16 millimètres sont toujours plates. Sinon, il serait impossible de vendre ces tailles sur une bobine.

Diamètre intérieur

Le diamètre intérieur est important pour choisir la bonne taille de gaine thermo rétractable. Choisissez toujours un diamètre qui, après rétraction, est un peu plus petit que le diamètre du câble. Par exemple, si un câble a un diamètre de 9 millimètres, choisissez une gaine thermo rétractable dont le diamètre après rétraction est de 8 millimètres, afin que la gaine thermo rétractable s'adapte parfaitement au câble.

Type d'emballage

Les gaines thermo rétractables peuvent être fournies dans trois types d'emballage :

• Sur une bobine
• Minibox
• Pièces de longueur

Gardez cela à l'esprit lorsque vous commandez des gaines thermo rétractables. Les pièces de longueur sont principalement utilisées pour les pièces plus courtes de gaine thermo rétractable - jusqu'à 1,22 mètre. La gaine thermo rétractable est livrée sur un peigne lorsqu'il s'agit de pièces plus longues - jusqu'à 150 mètres.

Une minibox peut être comparée à une gaine thermo rétractable en bobine, à la différence près que la bobine dans une minibox est plus courte (5 ou 10 mètres) et que la bobine est emballée dans une boîte, d'où le terme "minibox". De cette façon, la boîte peut facilement être utilisée comme distributeur, sur un lieu de travail par exemple.

Les propriétés de chaque type de gaine thermo rétractable sont présentées dans des aperçus détaillés sur nos pages produits. Vous avez besoin d'aide pour trouver le bon type de gaine thermo rétractable ? Consultez notre organigramme pour trouver facilement le bon type de gaine thermo rétractable.

Vous n'êtes toujours pas sûr du type de gaine thermo rétractable que vous devez choisir ? Nos conseillers sont heureux de vous aider ! Contactez-les pour un conseil personnalisé.
